石油钻采高压管件核心利器 Fig 602系列锤击由壬、高压硬管线与旋塞阀制造解析

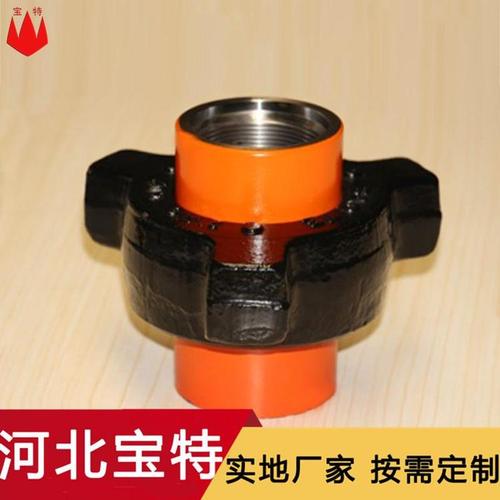

在现代石油、天然气钻采与高压流体传输领域，设备的可靠性和密封性直接关系到作业安全与效率。从高压泥浆管汇到酸化压裂作业，每一种连接件都必须承受极端压力、剧烈振动和腐蚀性介质的考验。针对行业对“高中低压由壬”以及“Fig 602系列锤击由壬”、“高压硬管线”和“旋塞阀（旋塞）”的特定制造需求，本文将系统阐述这些关键部件的技术特点、制造工艺及选型要点。\n\n## 一、 压力等级全覆盖：高中低压由壬的适用场景\n\n由壬（Union）是管道连接中不可或缺的快速接头。根据API Spec 6A及16C标准，由壬被划分为多种压力等级，以适应不同工况：\n\n1. 低压由壬（如1500psi~2000psi）：通常用于井口控制管线、仪表线及低压返回管线。常见型式有螺纹由壬和卡箍由壬，材质多为碳钢或合金钢，制造重点在于螺纹精度和密封面的光洁度。\n2. 中压由壬（如3000psi~5000psi）：广泛用于常规固井、压井管汇。此时由壬主体需采用锻件毛坯，通过数控车床精密加工，密封形式多采用橡胶O形圈+金属密封的复合结构。\n3. 高压由壬（如10000psi~20000psi）：专用于高压酸化、压裂、测试作业。这一等级对材料锻件的超声探伤要求极高，且必须配备耐冲蚀的硬质合金阀芯。所有高压由壬在出厂前均需通过1.5倍额定工作压力的静水压试验。\n\n## 二、 Fig 602系列锤击由壬：结构原理与制造难点\n\nFig 602系列锤击由壬是油田现场最经典的高压快速连接件之一。其命名来源于早期图纸编号，因其翼螺母长得像“锤子”（Hammer），在行业内俗称“锤击由壬”。\n\n结构与工作原理：\n 由阳接头（公头）、阴接头（母头）、翼形螺母（锤击圈）和密封圈组成。\n 工作时，通过敲击翼形螺母的凸耳，使内外锥面贴合，挤压橡胶密封圈（或聚氨酯密封圈），从而实现金属对金属的硬密封与弹性辅助密封的双重保障。\n\n制造关键控制点：\n1. 锥面研磨：公头与母头的锥面角度（通常为45°或60°）必须绝对匹配。制造过程中需要使用高精度数控车床，并预留研磨余量。配对研磨后，接触带宽度应均匀，无断线。\n2. 螺纹类型：Fig 602系列通常采用左旋或右旋梯形螺纹或锯齿螺纹。由于需要承受巨大的上扣扭矩和撞击力，螺纹应进行调质热处理，硬度一般控制在HRC 22-32之间，避免过快磨损或脆断。\n3. 翼形螺母锻件：锤击耳根部是应力集中区。锻造流线必须顺纤维方向分布，严禁有折叠或夹层缺陷。低倍酸洗试验是检验锻造质量的必要工序。\n\n## 三、 高压硬管线：整体制造逻辑\n\n高压硬管线（Hard Line）通常指从高压泵出口到井口、由壬连接而成的钢管总成。\n\n 管材制造：材质多为4130、4140合金钢，经冷拔/热轧成无缝管。内孔需经珩磨或绞孔处理，降低流体摩擦阻力。端部需加工相配的Fig 602或Fig 100/1502由壬头部（公/母扣）。\n 焊接与热处理：硬管与由壬头部的联接通常采用摩擦焊或 Arc 焊接。制造核心在于焊后热处理：若不进行去应力退火，长期用于含硫油气井，极易产生硫化物应力开裂（SSC）。制造厂的探伤记录（RT/UT/MT）必须全程追溯。\n 全尺寸疲劳测试：模拟现场由壬敲击产生的横向震动，硬管总成必须按API 16C规范进行弯曲循环测试——数百万次循环不失效方为合格。\n\n## 四、 旋塞阀（旋塞）制造：高压流体切换的关键组件\n\n旋塞阀，简称“旋塞”，是管汇中的“换向枢纽”。\n\n1. 高性能旋塞（Plug Valve）的核心结构：\n 旋塞阀由阀体、旋塞（塞体）、密封套（如PTFE或UPE）、阀盖和操作机构组成。旋塞圆锥体表面经过极精密的研磨，以求完美的密封接触。\n\n2. 典型的制造工艺流程：\n 壳体铸造/锻造：采用高强度马氏体不锈钢（如17-4PH）或合金钢。通过熔模铸造或模锻成型，壳体壁厚均匀性必须在公差范围内。\n 圆柱/圆锥塞体热处理：通常进行渗氮或碳氮共渗处理，表面硬度可达HRC 60左右，提供极强抗擦伤能力，防止固体颗粒划伤旋塞表面。\n 注脂孔制造：现代高压旋塞多设计为带注脂孔的“油密封校正结构”。出厂前需通过指定油脂在高压下充进密封面，测出最小挤隙值。\n\n3. 关键检测手段：大扭矩开闭试验：\n 制造的高压旋塞阀出厂前需配置扭矩决定轮。工作人员在进行寿命试验时：阀腔内引入额定压力，确保金属密封摩擦的预设操作力矩完全达到开闭要求。整台阀门应保持纵向力产生的压缩力大于流体顶升分裂力，从而实现本质安全维护的过程控制。\n\n## 五、 协同制造要点\n\n对于同时研发或采购上述产品的制造核心要点常常存在以下几种：高压密封偶件的过盈量与锥度精密匹配设计生产；由壬螺母内销与壳体台阶的无余量调质衔接共同匹配；明确零组件在脉冲在应用中保证其独立几何密封性能作为节点出发的管理决策计划环节都必须环紧紧围绕着各项规范性制造安全指标生产科学实施操作规程严格执行工艺配方要求总体性能统一有序，杜绝毫无技术要求前提监督操作方式，我们要追求工艺无损无波可以扩展。其追求制造完好率持续均恒作业永远是对生产者管理者提出最好的目标。制造业运营规范一定是全体共同努力的目标精神素养创造共同发展路径从而实现产品耐用长保持增益运营质量的保证标准规则。最高境界最终目标是由零部件的百分百严谨产出合成有可靠生命力的机高效性能组件组合，并且在作业场景下持续不断长期最好地为高压高产整合多种功能油井总体配套提供长期健康运行的不喘振不泄露高维持特性决定性优势之路而努力起到最优支撑效果工作功能做出基础的坚韧性能综合效益完美强大拥有反应最精度性能成就中始终保持指标竞争技术前沿高满意成绩技术潜力制造自豪方式共聚。”
}
